碳化硅陶瓷选型与供应商指南:从材料特性到精密加工

发表日期: 2026-06-03

一、前言



在电子工程、精密仪器及高温工业领域,设备性能的边界往往由材料决定。传统金属或通用陶瓷材料常因耐磨性不足、热膨胀变形或电学性质不稳定,直接制约产品良率。碳化硅(Silicon Carbide, SiC)陶瓷作为一种高性能先进陶瓷,正凭借高硬度、优异导热性及可定制的电学属性,成为电子工程、精密机械等领域的"硬核担当"。



本指南将从材料特性、生产工艺、典型应用场景到供应商选择,为您提供一套完整的选型参考框架,帮助您快速判断 SiC 陶瓷是否适合您的工况。





二、碳化硅是什么?



从材料学的角度来看,碳化硅陶瓷属于高性能的先进陶瓷材料。它是由硅(Si)和碳(C)通过强共价键结合而成的化合物。凭借优异的耐高温性、较高的硬度(碳化硅陶瓷硬度约在9.2-9.5之间)以及良好的耐磨性,碳化硅逐渐成为了现代工业中重要的结构材料之一。无论是在高温炉具、电子工程设备,还是在化工机械与能源装备中,它都能在复杂工况下保持稳定的尺寸与机械性能。

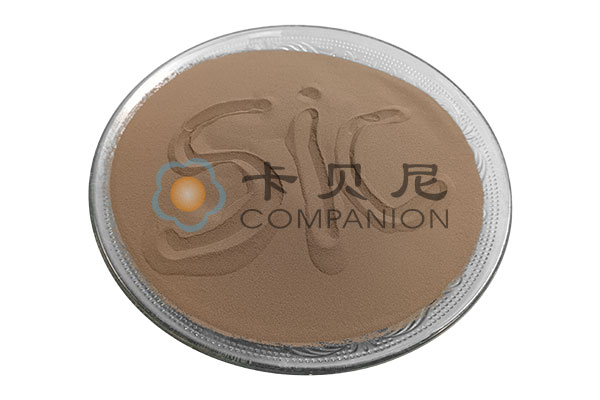

碳化硅陶瓷粉料

碳化硅粉料





三、碳化硅陶瓷的六大核心特点



碳化硅陶瓷的核心特性决定了它在极端工况下的不可替代性:



特性 具体表现 典型受益场景
高硬度(莫氏 9.2-9.5) 接近金刚石,长期摩擦、物料冲刷不易磨损 机械密封件、喷嘴、研磨环
优异导热性 高导热系数,可快速疏导设备运行热量 碳化硅基座、散热配件、加热元件
耐高温与抗热震 千度级高温下尺寸稳定,剧烈温差不开裂 高温炉管、窑具、辐射管
化学稳定性 耐受多数酸碱腐蚀介质 化工填料、防腐衬件、蚀刻腔体零件
电学性能可调 可做成绝缘型、半导电型、导电型 静电消除件、等离子体环境零件
高纯度 可达99.9%+ 纯度,不掉粉不污染 电子元件搬运件、CVD/MOCVD 载具

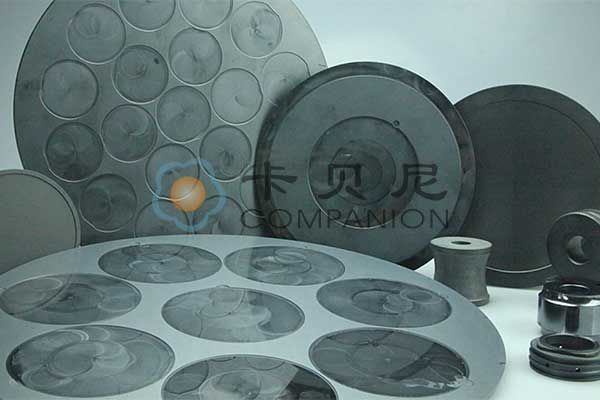

碳化硅陶瓷合集

碳化硅陶瓷合集





四、碳化硅陶瓷是怎么造出来的?



碳化硅陶瓷的最终性能,60% 取决于原料,40% 取决于烧结工艺。理解这五个核心环节,就能判断一家供应商的制造底蕴:



1. 原料制备:高纯粉料与精密造粒

以高纯碳化硅粉料为起点,通过精密造粒工艺,确保粉料球形度好、粒径分布均匀、含水率受控。这一步直接决定后续成型的均匀性和烧结的致密度。

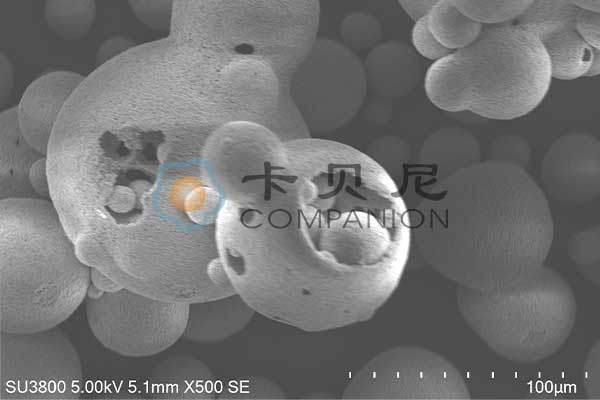

卡贝尼优选碳化硅粉料微观图

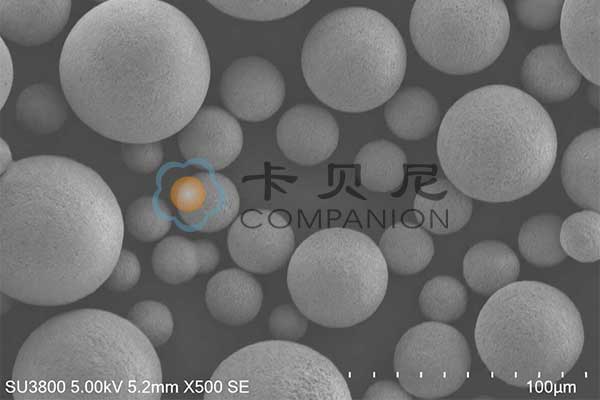

市面普通碳化硅粉料微观图



2. 压制成型:让粉末"长成"零件形状

造粒粉装入模具,通过冷等静压或干压成型,使粉料在模具内实现紧密均匀堆积,形成规整的生坯。生坯的密度均匀性影响最终成品的尺寸精度。



3. 高温烧结:决定性能的关键步骤

生坯送入高温炉烧结,核心目标是形成小晶粒、高致密、高单一物相的晶体结构。主流烧结路线对比如下:



烧结方式 致密度 成本 适用场景
无压烧结 (Pressureless Sintering) 中等 高耐磨、高耐腐蚀零件
反应烧结 (Reaction Bonded) 中等 较低 大型复杂形状、对致密度要求不高
热压烧结 / HIP 极高 航空航天、军工等高端要求

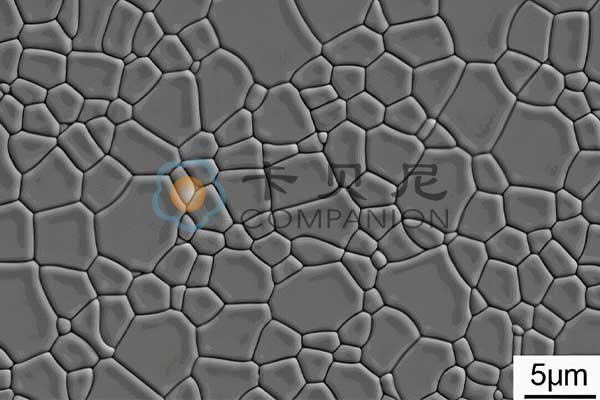

卡贝尼SiC陶瓷:优良结构(小晶粒+高致密度)

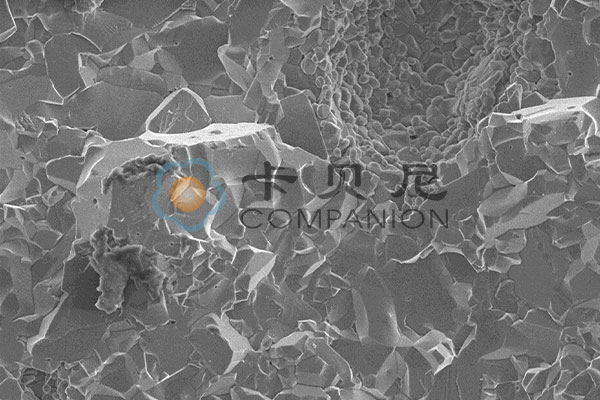

普通SiC陶瓷:不良结构(大晶粒+低致密度)



4. 精密加工:从烧结体到精密零件

烧结后的陶瓷坯体需要经过 CNC 精密研磨,达到微米级的平面度、平行度和表面粗糙度。这一环节对设备和经验要求较高——陶瓷硬且脆,加工中稍有不慎就崩边报废。



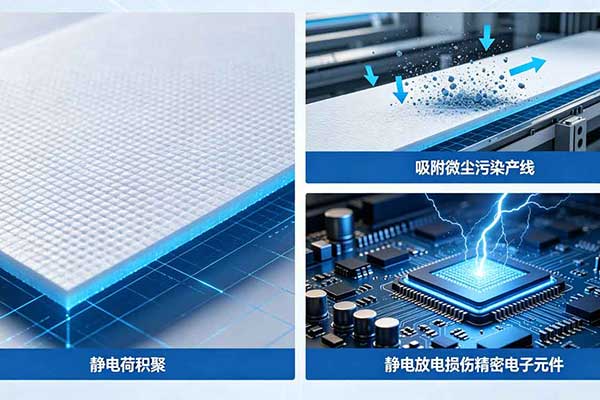

5. 电学性能调控(可选)

碳化硅陶瓷的电学性能可通过离子注入掺杂工艺灵活调控:注入氮原子引入自由电子实现导电;填入铝原子形成导电空穴。通过控制掺杂元素的种类与浓度,可制造绝缘型、半导电型、常规导电型产品,实现"按需定制"。这在电子工程制造产线的防静电、等离子体环境中尤为重要。



五、碳化硅陶瓷用在哪?



凭借结构优势与灵活的工艺改性,碳化硅陶瓷正在广泛赋能众多实业领域:

• 电子工程:制作散热配件、绝缘定位件、真空吸附组件、导电配套陶瓷件;

• 机械设备:加工耐磨密封件、工业喷嘴、设备耐磨内衬等易损耗零部件;

• 能源:生产耐热绝缘构件、导热散热基材、防护类陶瓷配件;

• 石化冶炼:制作防腐导流配件、高温工况辅助构件、耐磨输送配件;

• 精密仪器:打造高精度定位小件、防震耐磨精密陶瓷零部件。



碳化硅手臂 碳化硅托盘 碳化硅外延环

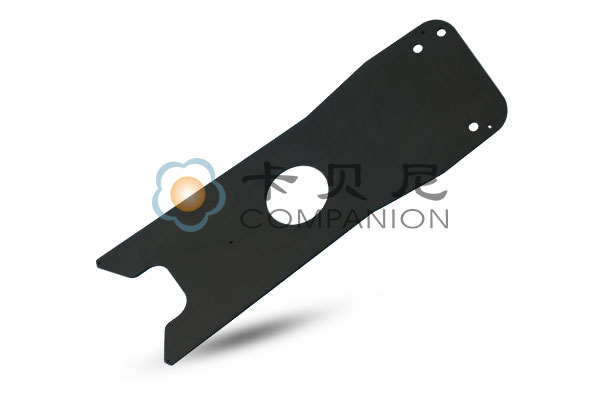

碳化硅手臂

碳化硅托盘

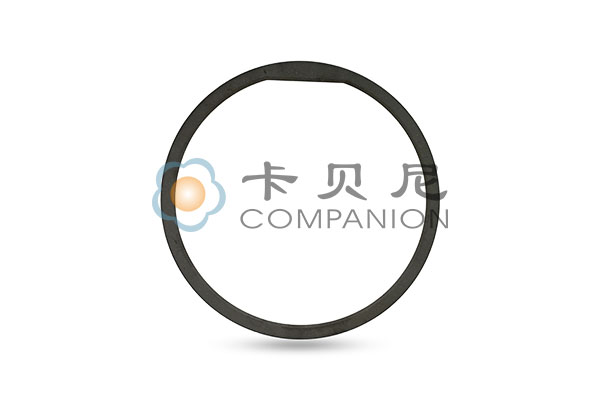

碳化硅外延环





六、如何选择碳化硅陶瓷生产厂家?四大评估维度



很多采购第一次接触陶瓷定制件时,习惯用金属加工的标准去比价——这是最容易踩的坑。陶瓷供应商的水平差异,不在报价单上,在细节里。以下四个维度,帮你从"会做陶瓷"的厂商中筛出真正靠谱的那一家。



(1)维度一:材料纯度与批次一致性

行业痛点:在高端制造领域,材料内部的微量杂质是导致使用中出现微裂纹或电学性能漂移的罪魁祸首。

• 优秀的供应商必须拥有从源头管控品质的能力,而非仅仅采购市面上的通用粉体进行烧结。采购方应重点考察供应商是否具备底层原料的研发调配能力,以确保每一批次产品的热导率、电阻率及硬度保持较高的一致性。

• 卡贝尼的承诺:我们坚持原料技术自研,从高纯碳化硅粉体配方出发,从源头管控品质。通过严格的烧结工艺控制,确保产品具备优异的热导率、电阻率及硬度稳定性。



(2)维度二:精密加工能力

• 行业痛点:碳化硅的高硬度(莫氏硬度约9.2-9.5)是一把双刃剑,它保证了材料的优异耐磨性,但也为后期加工带来了巨大的挑战。微米级的尺寸偏差,在电子工程设备装配中可能直接导致电子元件受损或腔体密封失效。

• 好的陶瓷供应商绝不能只停留在"烧结成型"阶段,必须具备深度的精密CNC后加工能力。建议重点考察其是否具备亚微米级的平面度与平行度控制能力。此外,针对高门槛的等离子体腐蚀应用工况,供应商是否能提供"等离子耐受验证"和完整的可靠性测试,是规避后期设备试错风险的关键。

卡贝尼的承诺:我们配备专业精密 CNC 研磨中心,可达成微米级精度的平面度、平行度加工管控,有效把控产品加工精度;配套专业的可靠性与等离子耐受测试项目,大幅提升产品在各类恶劣工况下的运行稳定性。



(3)维度三:定制开发与逆向工程能力

• 行业痛点:面对复杂的应用工况,标准件往往难以适配。如果供应商仅能"按图制作",往往会导致加工成本居高不下,甚至保留了原设计中的性能瓶颈。

• 优质的供应商应当是您的"工程外脑"。他们应具备逆向工程与 DFM(面向制造的设计)分析能力,能在保障核心性能的前提下,主动通过结构优化或工艺改性(如离子注入掺杂调控电学性能),帮助客户缩短开发周期并大幅降低制造成本。

• 卡贝尼的承诺:我们不仅是精密陶瓷生产厂家,更是深度参与您研发的合作伙伴。针对非标件,我们提供专业的逆向开发与结构/电学性能优化方案,将材料科学专长真正转化为您的商业竞争优势。



(4)维度四:交付质量与洁净标准

• 行业痛点:在对污染极其敏感的先进制造产线中,陶瓷部件表面脱落的微小颗粒(Particle)是隐形杀手,可能直接导致产线停机或产品报废。

• 供应商的交付标准必须与客户的洁净室管理要求无缝对接。采购时需严格确认供应商是否具备无尘化处理与包装能力,确保交付的部件开箱即可满足高等级洁净室环境的直接装配需求。

• 卡贝尼的承诺:我们深知微粒管控对于工艺良率的决定性作用。依托真空无尘包装配套服务,助力管控产品表面颗粒指标,减少产线异物污染隐患,帮助客户改善生产环境、稳步优化工艺良率。





七、需要碳化硅陶瓷定制方案?



作为精密陶瓷生产厂家,卡贝尼深耕先进材料领域,支持碳化硅陶瓷的图纸定制与逆向开发。立即联系我们,获取碳化硅陶瓷手臂、碳化硅载盘、碳化硅真空吸盘等系列产品报价与适配方案,助力您的工业设备平稳、高效运行!





八、常见问题(FAQ)



Q1:碳化硅陶瓷的最小起订量是多少?

A:起订量根据产品结构复杂程度综合评估:结构简易产品可支持几件至几十件小批量试样;结构偏复杂的定制产品一般优先试样打样,试样经我司中试产线试验合格后,再协商后续批量投产事宜。您可提供图纸或实物样品,我们协助核算报价与起订方案。



Q2:碳化硅陶瓷的典型交期是多久?

A:标准产品依照现有生产排期排产交付;来图定制产品需历经开模、打样、检测等工序,交付周期随产品复杂程度浮动。批量订单交付周期结合订货量与车间排期综合核定。若有紧急订单需求,可酌情协调加急排产。



Q3:定制陶瓷件为什么价格差异这么大?

A:主要差异来自三个方面:① 烧结工艺(热压 > 无压 > 反应烧结);② 加工难度(复杂形状需要更多 CNC 加工时,且陶瓷加工比金属慢得多);③ 批量(模具费均摊到单件)。建议要求供应商拆分明细报价,便于对比不同方案的成本构成。



Q4:你们能提供可靠性测试报告吗?

A:可以的。针对关键构件,我方可按需出具密度、硬度等物理性能及尺寸精度相关检测资料,并结合客户实际使用工况提供配套分析与参考建议,协助产品上线前完成相关技术指标核验。



欢迎联系卡贝尼。我们致力于为不同工业应用场景提供匹配的陶瓷结构方案。
