氧化锆陶瓷，又称二氧化锆（ZrO₂），是一种先进陶瓷材料，因兼具较高的断裂韧性、良好的耐磨性和较强的热稳定性而广泛应用于对机械可靠性要求较高的场合。与氧化铝等传统氧化物陶瓷不同，部分氧化锆材料能够发生应力诱导相变，主动抵抗裂纹扩展。这一增韧机制使氧化锆陶瓷在精密零部件、切削刀具、医用植入物和泵用密封件等承载工况中具有良好的工程价值。

一、什么是氧化锆陶瓷

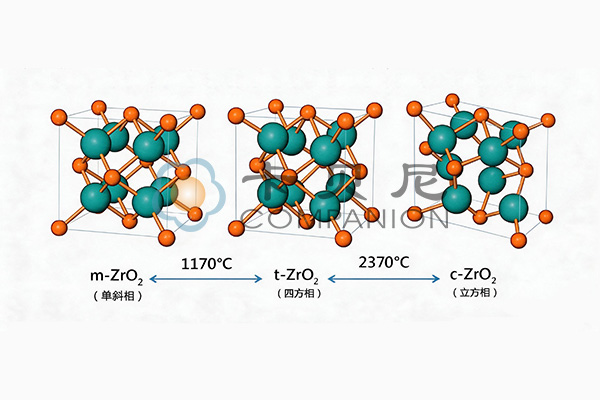

氧化锆陶瓷是一种以二氧化锆为基础的多晶氧化物材料。纯氧化锆存在三种晶相：单斜相、四方相以及立方相。加热时单斜相向四方相转变（m→t）时体积收缩，冷却时由四方相转为单斜相（t→m）且体积膨胀，这会导致未稳定化的氧化锆在冷却过程中产生开裂。为了在室温下保留韧性更强的四方相或立方相，制造商需添加氧化钇（Y₂O₃）、氧化铈（CeO₂）或氧化镁（MgO）等稳定化氧化物。

氧化锆陶瓷的增韧原理

工业上应用较广的结构型氧化锆是氧化钇稳定四方氧化锆多晶体（Y-TZP），其在室温下可以形成具有亚稳态四方晶粒的细晶微观结构。当裂纹尖端推进时，局部应力场会引发周围晶粒发生从四方相到单斜相的转变。该相变伴随体积膨胀，产生压应力，从而闭合裂纹尖端，增大裂纹进一步扩展所需的能量。这一应力诱导相变增韧机制，是氧化锆陶瓷区别于大多数氧化物陶瓷的重要原因。

氧化锆陶瓷的增韧原理

二、氧化锆陶瓷的关键性能

致密烧结的3Y-TZP陶瓷在室温下具有较高断裂韧性、一定硬度水平以及较高的抗弯强度，综合力学性能表现出良好的平衡。

但这些性能之间存在一定的取舍。氧化锆的韧性和抗冲击能力通常优于氧化铝，但其硬度一般低于同类致密氧化铝陶瓷。在磨损应用中，这一差异尤为关键：氧化锆更耐断裂和冲击，而氧化铝在低冲击条件下往往具有更优的耐磨料磨损性能。

此外，氧化锆在潮湿环境中可能发生低温老化，其内部的四方相会逐渐转变为单斜相，长期使用会导致机械强度下降。所以，合理选择牌号和稳定剂含量可在一定程度上降低这一风险。

三、氧化锆常用牌号对比：3Y-TZP、8Y-FSZ、Ce-TZP、ZTA

不同稳定体系决定了氧化锆的室温物相组成，进而决定其力学特性与功能特性。选型的关键是明确主要失效模式（脆性断裂、冲击、磨损还是高温离子传导）、工作温度范围以及成本约束。常用牌号对比如下：

• 3Y-TZP（3 mol% 氧化钇稳定四方氧化锆多晶体）：常见的结构牌号。具有较高的抗弯强度和良好的断裂韧性。用于精密零部件、牙科植入物和泵用密封件。若加工处理不当，易发生低温老化。

• 8Y-FSZ（8 mol% 氧化钇全稳定氧化锆）：室温下几乎完全由立方相组成，无相变增韧。强度和韧性低于 3Y-TZP，但在高温下具有优异的离子电导率。用于氧传感器、固体氧化物燃料电池电解质和热障涂层。

• Ce-TZP（氧化铈稳定四方氧化锆多晶体）：断裂韧性更高，但强度和硬度低于 3Y-TZP。抗低温老化性能更好。适用于承受冲击的耐磨部件。

• ZTA（氧化锆增韧氧化铝）：由氧化铝基体与少量氧化锆颗粒组成的复合材料。兼具氧化铝的硬度与氧化锆相变带来的更高韧性。成本低于纯氧化锆，常用于切削刀具和耐磨衬板。

四、氧化锆陶瓷的应用领域

精密零部件

在计量、电子工程设备和流体处理领域，氧化锆陶瓷用于量块、轴承球、阀座和喷嘴。其高弹性模量和低热膨胀可在温度变化时提供尺寸稳定性。该材料可磨削并抛光至亚微米级表面光洁度，这对密封和滑动界面较为重要。

氧化锆精密零部件

切削刀具

由氧化锆增韧氧化铝（ZTA）或氧化钇稳定氧化锆（Y-TZP）制成的陶瓷切削刀片用于加工淬硬钢和高温合金。与传统氧化铝刀片相比，氧化锆的高断裂韧性减少了刃口崩损，从而在断续切削中允许更高的进给速率。然而，氧化锆基陶瓷的硬度低于氧化铝，限制了其在连续高速车削极硬材料中的应用，此时立方氮化硼或氧化铝可能更受青睐。

氧化锆陶瓷刀

医用植入物

氧化钇稳定氧化锆因其生物相容性、耐磨性和高强度，常用于髋关节球头和牙冠。其光滑的表面可减少关节活动部件中磨损碎屑的产生。然而，为应对长期水热老化的担忧，业内部分应用已转向氧化铝增韧氧化锆（ATZ）或 ZTA 复合材料。

氧化锆陶瓷举宫杯

泵用密封件

氧化锆可用于部分机械密封端面、阀座和耐磨轴套。在适当工况下，其耐磨性、抗裂能力和耐腐蚀性有助于延长部件寿命。以化工处理和水处理领域为例，氧化锆密封端面能够抵抗大多数酸和碱的侵蚀；同时，其良好的抗断裂能力还可防止因热冲击或压力骤升导致的突发性断裂。

氧化锆陶瓷球

五、氧化锆陶瓷与氧化铝陶瓷如何选择？

氧化铝陶瓷（Al₂O₃）成本低、硬度高、电绝缘性好，是应用广泛的先进陶瓷；氧化锆陶瓷则具有更高的断裂韧性和抗弯强度，但材料和加工成本更高。两者之间如何选择，关键在于零部件的实际失效模式。

*上表比较常见致密3Y-TZP和高纯氧化铝为参考，不代表所有配方和加工状态。

• 选择氧化锆陶瓷的情形：零部件承受冲击载荷、热冲击或拉应力；裂纹扩展是主要失效风险，或光滑耐磨表面必须承受偶发过载。

• 选择氧化铝陶瓷的情形：主要磨损机制是低冲击下的磨料侵蚀，高硬度比韧性更重要，或成本是主要约束，且零部件不承受弯曲或拉应力。

成本差异不仅来自粉体，还受成型方式、烧结工艺、烧后加工量、公差、表面要求、批量及良率影响，不宜用固定倍数估算。对于停机损失较高的设备，氧化锆零件即使采购价格较高，也可能因寿命更长、更换频率更低而更具成本优势。采购决策应综合初始成本、预期寿命和失效后果。

六、定制氧化锆零部件采购指南

采购定制氧化锆零件时，应将材料要求、制造能力与实际工况一并评估，而不是只比较报价。

• 成型与加工能力：是否具备干压、冷等静压（CIP）及陶瓷注射成型（CIM）等多种工艺；能否根据图纸需求提供直接烧结态交付，或针对配合面进行精密磨削与抛光。

• 品质把控与可追溯性：氧化锆性能对烧结密度和晶粒度高度敏感，供应商需具备严格的品质把控能力。另外，合格的供应商应配备三坐标或光学检测设备，并能随货出具尺寸检测报告，保障批量交付的一致性。

• 工程经验与 DFM 支持：评估供应商是否具备类似工况（如冲击、强酸碱、高温等）的选材经验，以及能否在报价阶段提供可制造性设计（DFM）建议，帮助找出难以加工或成本过高的设计细节。

• 打样与快速响应：是否具备快速评估图纸和小批量打样的能力，以便在项目初期协助您快速完成装配与工况验证。

氧化锆陶瓷零部件的选型与定制，需要兼顾使用性能、加工可行性和成本。欢迎与卡贝尼交流您的应用需求，我们可结合零件设计与实际工况，提供材料选型和加工方案建议，帮助您做出更合适的选择。
