在电子元件减薄、光学元件研磨及精密检测等工序中,工件固定的稳定度影响产品良率。多孔陶瓷真空吸盘凭借微米级平面度、低热变形及均匀吸附力,已成为电子工程与光电显示制造领域的关键承载部件。
![]() |

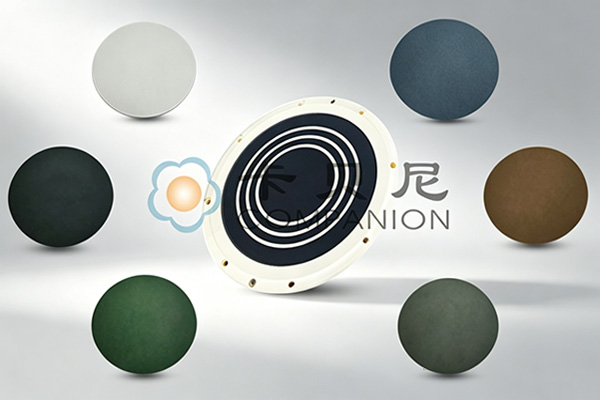

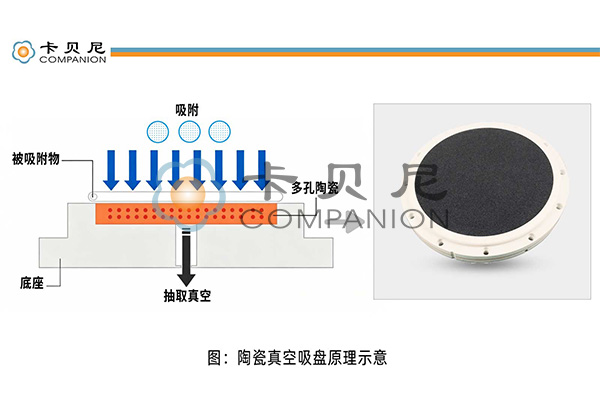

多孔陶瓷真空吸盘(Porous Ceramic Vacuum Chuck)是电子工程、精密制造与光电显示领域中,用于固定与承载精密基板、光学元件或薄型工件的载具。其工作原理是:真空泵通过陶瓷基体内部的微孔网络或表面沟槽抽除空气,形成内外压差,大气压将工件紧密压在吸盘表面。
要承载这些精密工件,底座材质必须同时满足刚性、热稳定与洁净度三大要求,而这些性能的实现,首先取决于底座材料的选定。与金属或塑料吸盘不同,陶瓷材质赋予该部件低热膨胀系数、高抗腐蚀性及低颗粒脱落率,使其在高端自动化产线中成为重要的“隐形双手”。
![]() |
根据常见的电子元件吸附方式,吸盘可分为三类:
| 类型 | 原理 | 适用场景 |
| 真空吸盘 | 负压吸附 | 电子工程领域制造的减薄、切割、研磨、清洁和处理等工序。 |
| 静电吸盘(ESC) | 静电场吸附 | 高温工艺、等离子体或真空环境,支持电子元件的固定、支撑、加热。 |
| 伯努利吸盘 | 高速气流负压 | 超薄/易碎工件搬运,避免划伤与污染。 |
• 良好的尺寸稳定性:陶瓷的热膨胀系数较低,在温度波动下形状变化较小,可抑制因热胀冷缩导致的工件翘曲或定位偏差。
• 电性能可调节:可做高绝缘型,也可通过掺杂调整为防静电/抗静电配方,降低静电损伤风险。
• 高硬度与耐腐蚀:拥有较高的莫氏硬度,抗化学腐蚀与高频摩擦能力。
• 低颗粒释放:材料致密且化学惰性高,使用过程中几乎不产生碎屑或粉尘,有助于维持高等级洁净室的环境标准,降低污染风险。
• 高平整度与刚性:可加工至亚微米级平面度,提供稳定的刚性支撑,确保工件贴合紧密,避免微位移或局部应力集中。
• 无磁性干扰:对于需要磁场定位或电子束检测的工序,陶瓷不会干扰磁场。
• 适应复杂环境:可在真空腔体、腐蚀性气氛及高频振动环境中长期稳定运行。
不同使用工况对吸盘性能要求各异。卡贝尼具备丰富的材料加工经验,可提供灵活的材料组合方案——底座与多孔陶瓷面板可依据实际需求分别选配,实现性能与成本的较优匹配。
(一)底座

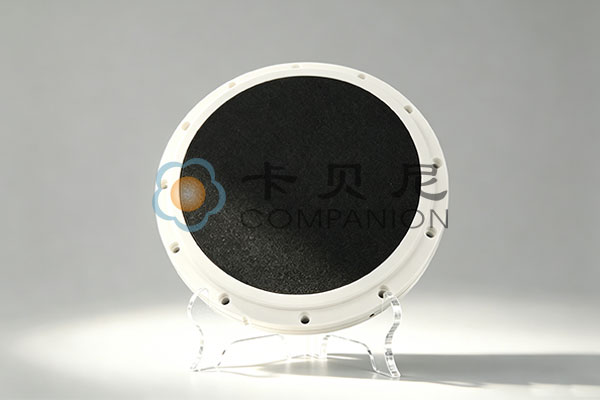

底座为吸盘提供刚性支撑和设备安装接口。常用氧化铝(Al₂O₃)陶瓷材质,绝缘性好、热稳定性佳,加工工艺成熟,性价比高,适用于大多数精密加工场景。如有特殊工况,也可定制其他材质底座。
![]() |
(二)多孔陶瓷吸附面板
多孔陶瓷面板是直接与工件接触的吸附功能层,其内部具有连通的微米级气孔,无需在表面加工沟槽即可实现均匀负压吸附,吸附力分布均匀,无局部应力集中点。
| 材料 | 特性 | 推荐场景 |
| 多孔氧化铝 | 孔径均匀可控,吸附力均匀、无局部应力集中,电绝缘性好,可防静电 | 电子元件的减薄、研磨、切割、清洗,及易碎基板吸附等常规精密工序 |
| 多孔碳化硅 | 兼具均匀吸附与碳化硅的高导热、高硬度、低热膨胀特性,耐磨性较优 | 大功率器件加工、重载磨削,及对散热和长期尺寸稳定性要求高的场景 |
定制说明:多孔陶瓷的孔径与透气率可根据工件表面粗糙度及吸附力需求进行定制。
![]() |
| 对比维度 | 陶瓷吸盘 | 金属吸盘 | 工程塑料吸盘 |
| 平面度 | 较高,热变形小 | 受热易变形,需频繁校准 | 刚性较差,易蠕变 |
| 耐磨性 | 高硬度,耐摩擦,寿命较长 | 中等,易划伤 | 较低,易磨损产生碎屑 |
| 耐腐蚀性 | 优异,耐大多数酸碱腐蚀 | 较差(除非特殊涂层),易氧化锈蚀 | 良好,但受溶剂限制 |
| 洁净度 | 低颗粒释放,满足高等级洁净室 | 易产生金属微粒污染 | 易产生塑料粉尘 |
| 静电控制 | 电阻率可调(绝缘/防静电) | 导电但需防短路 | 通常绝缘,易积聚静电 |
| 吸附均匀性 | 中间为多孔陶瓷,可实现全域均匀吸附 | 中间为多孔陶瓷,可实现全域均匀吸附 | 依赖沟槽,易留痕迹 |
| 主要适用场景 | 晶圆/面板减薄、CMP、光刻、超薄易碎件搬运 | 切割、背磨、检测、清洗、搬运 | 原型验证、对表面质量要求低的粗搬运 |
| 综合成本 | 初期投入较高,但维护成本较低 | 中期维护更换频率适中 | 初期便宜,但更换频繁 |
1. 粉体造粒与成型:高纯陶瓷粉体经喷雾干燥造粒后,通过干压或等静压成型,确保生坯密度均匀。
2. 可控造孔(多孔陶瓷):添加造孔剂并调控烧结气氛,精准控制孔径大小与孔隙率。
3. 高温烧结:在较高温环境下烧结致密化,消除内部微裂纹,提升机械强度与热稳定性。
4. 精密加工:常用金刚石砂轮研磨平面,保障平面度、平行度达标。对于多孔陶瓷,还需精确控制表面开孔率和孔径,既要透气又不能影响强度。
5. 表面处理与全检:精密清洗、抛光后,经三坐标或干涉仪检测,确保尺寸精度与洁净度达标。
![]() |
|
|
陶瓷真空吸盘已广泛应用于电子工程与面板制造的多个关键环节:
• 基板减薄与研磨: 提供强力均匀支撑,防止超薄材料在加工过程中的翘曲变形。
• 化学机械抛光: 耐受抛光液的腐蚀,保障平坦化精度。
• 精密切割: 高速划片时保持工件稳定,减少崩边。
• 检测与计量:无磁性、高平整度,降低光学检测误差。
• 精密组装与封装: 适应大尺寸薄板的稳定搬运与高精度对位贴合。
选择陶瓷真空吸盘时,需综合评估以下指标以控制成本:
1. 尺寸与兼容性: 确认工件尺寸(如200mm, 300mm或定制尺寸)及设备接口标准。
2. 平面度/平行度: 影响吸附效果和加工良率。
3. 孔径/透气率: 需根据工件表面粗糙度和重量,选择合适孔径以防漏气或吸附力不足。
4. 材质与耐温选型:高温/高导热工况推荐SiC底座,常规真空吸附场景选用氧化铝底座;面板材质可选多孔氧化铝或多孔碳化硅,依吸附均匀性与耐磨性需求而定。卡贝尼支持底座与面板的灵活组合,以及孔径、孔隙率、透气率等参数按需调节,满足非标定制需求。
Q1:多孔陶瓷吸盘适合吸附多薄的工件?
A:通常可支持几十微米至数毫米厚度的薄型基板、光学玻璃及脆性材料,微孔设计可避免局部应力集中导致变形或破损。
Q2:卡贝尼的陶瓷吸盘平面度能做到多少?
A:凭借资深的精密加工能力,我们可将陶瓷吸盘的平面度控制在微米甚至亚微米级别(具体指标视材料种类和尺寸而定)。

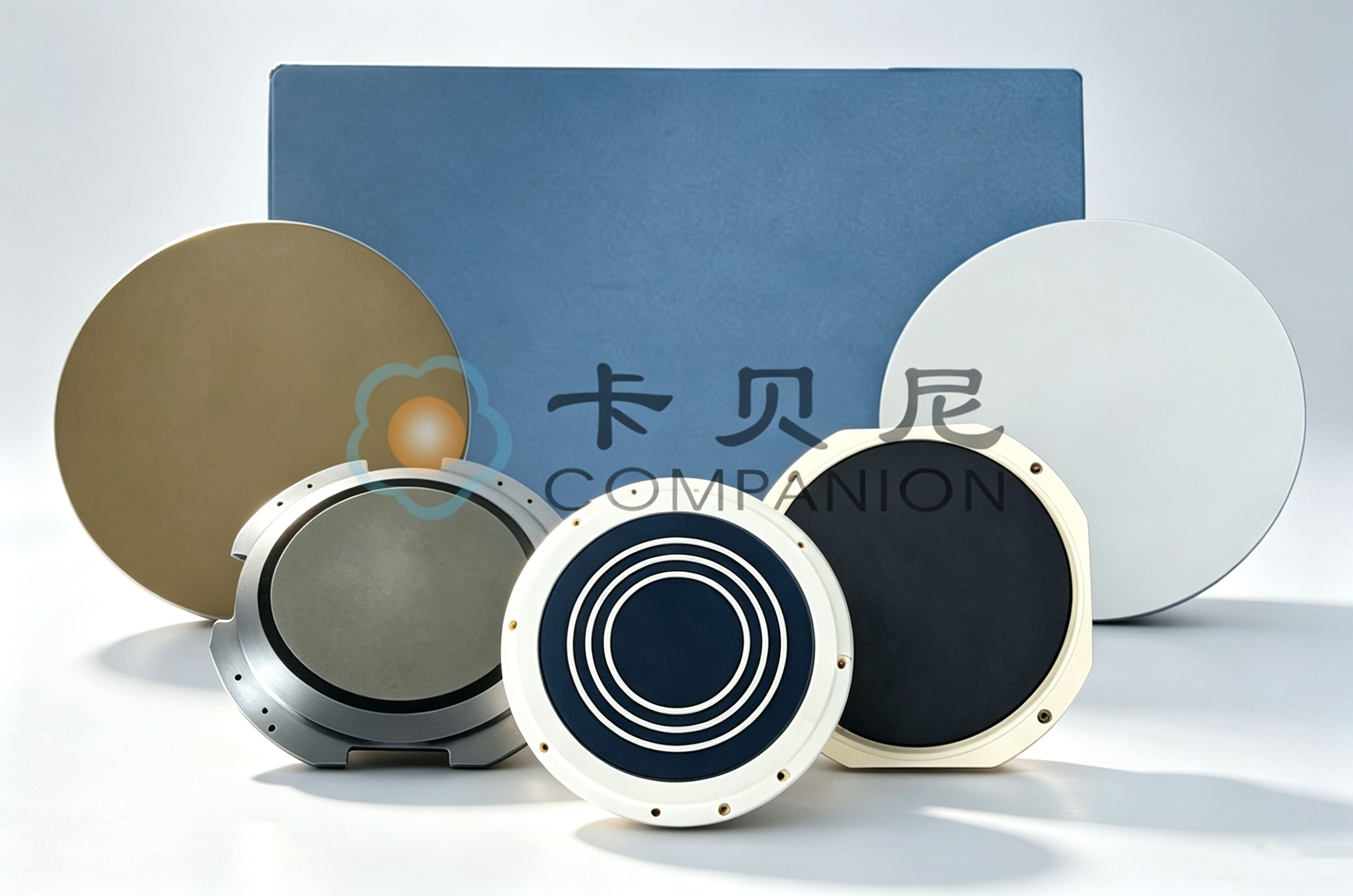

Q3:多孔陶瓷吸盘支持哪些定制类型?
A:卡贝尼可根据客户的具体工况进行定制化服务:
• 专用型吸盘: 可针对超薄功能性基板、大尺寸玻璃面板等特定工件,设计专用的吸附台与载具,以优化吸附效果。
• 异形定制: 支持圆形、方形、环形或带定位结构的非标设计,匹配特定设备接口。
• 大尺寸规格:具备生产较大尺寸多孔陶瓷吸盘的能力,具体可实现的尺寸需根据孔隙率、厚度及结构要求评估,建议提供图纸或技术参数以便确认可行性。
Q4:是否提供技术评估与样品测试?
A:我们可根据您的工艺参数提供材料选型建议,并支持小批量打样与上机验证,建议提供图纸或工况参数以便精准匹配。
陶瓷真空吸盘的选型,本质在于将材料特性与具体工艺需求进行有效对接。实际应用中,往往需要在耐温、导电、吸附均匀性、长期使用成本等多个维度之间寻求合理平衡,才能找到相对适合设备的方案。卡贝尼支持孔隙率、孔径按需定制,并提供从材料到成品的一站式解决路径。
当然,选型从来不是一道单选题,而是一场动态的匹配过程。若您在具体匹配中存有疑问,欢迎随时咨询!
