一、前言

在电子工程与精密制造领域，加工对象正逐步向高精度、大尺寸和薄型化方向发展。为了保证加工过程中的稳定性与一致性，吸附与支撑系统的性能越来越受到关注。在这一背景下，多孔陶瓷作为一种结构功能一体化材料，逐渐被应用于各类精密吸附平台和固定装置中。

多孔陶瓷通过其独特的微孔结构，为电子材料加工提供均匀、稳定的吸附基础，在多个电子工程应用场景中发挥着重要作用。

二、什么是多孔陶瓷？

多孔陶瓷是一种内部含有连通孔隙结构的陶瓷材料。通过特定的材料设计与烧结工艺，材料内部形成均匀分布的微孔网络，使气体可以在结构内部流通。

当多孔陶瓷连接负压系统时，气流通过材料内部微孔均匀分布，在表面形成稳定的吸附区域，从而实现对电子材料的整体支撑。这种吸附方式有助于减少被吸附样件局部受力不均的问题，适用于对平整度和稳定性有较高要求的加工场景。

在电子工程中，多孔陶瓷常被用于制造多孔陶瓷吸盘、多孔陶瓷吸附平台以及各类精密支撑结构。

三、多孔陶瓷在电子工程中的性能特点

（1）吸附力分布均匀

多孔陶瓷均匀分布的连通孔结构有助于气流均匀扩散，使吸附力在平台表面分布更加稳定。这种特性有助于提升材料在加工或检测过程中的位置稳定性，提高厚度加工均匀性指标。

（2）良好的结构稳定性

多孔陶瓷材料在一定温度范围内能够保持结构尺寸稳定，适用于对尺寸控制有要求的电子工程环境。

（3）可控的电绝缘性能

多孔陶瓷可根据工况需要，调整电绝缘特性，可在电子元件加工过程中提供稳定的电气环境支持。

（4）耐腐蚀与耐磨性能

在部分电子制造工艺中，环境可能涉及一定的气体或材料接触。多孔陶瓷材料具有较好的化学稳定性和耐磨特性，有助于延长使用周期。

（5）有利于洁净环境控制

多孔陶瓷在合理设计与加工条件下，可满足电子工程对洁净度的要求，适用于对微粒控制较为关注的应用场景。

四、多孔陶瓷在电子制造中的典型应用场景

（1）精密片材吸附平台

在检测、表面处理及精细加工过程中，较薄的功能片材通常对平台平整度与吸附均匀性有一定要求。多孔陶瓷依托其连通微孔结构，在连接负压系统后可形成较为均匀的吸附区域，适用于相关承载场景。卡贝尼可根据设备结构与使用条件，参与多孔陶瓷吸附平台部件的设计、加工与配套。

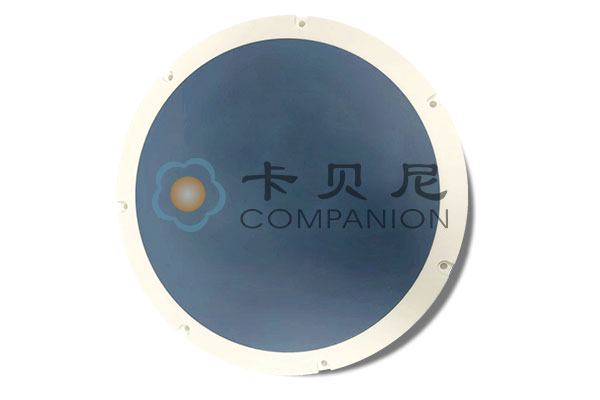

精密片材吸附平台

（2）玻璃基板吸附装置

针对大面积玻璃基底等薄型材料，多孔陶瓷载台利用其较好的结构稳定性与均匀吸附力，有助于缓解材料在加工中的轻微形变或震动。卡贝尼具备一定的大尺寸多孔陶瓷载台制备、组装与后续加工能力，可根据实际应用需求提供相应结构件。

（3）真空承载组件与载台定制

在精密电子组装工艺中，吸盘不仅是固定工具，更是核心系统的关键组成。卡贝尼可基于不同设备接口与现场工艺环境，与客户共同推进多孔陶瓷真空载台的问题解决与定制开发。针对异形元件的吸附或特殊耐化学性需求，我们可参与定制化组件的设计、研发与制造环节，并结合实际工况，配合客户完成应用验证与方案评估。

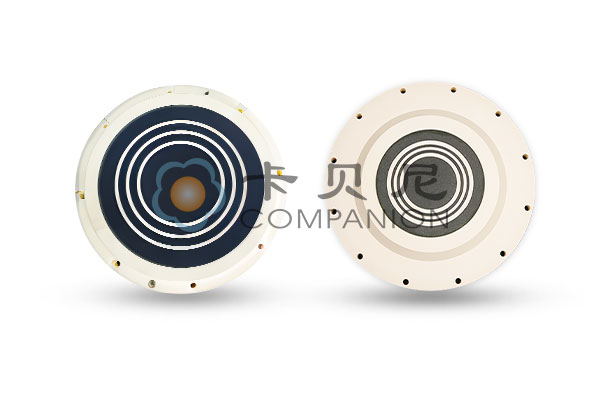

真空承载组件与载台定制

五、卡贝尼的多孔陶瓷解决方案

（1）材料设计与工艺控制

根据不同应用需求，卡贝尼可对多孔陶瓷材料进行配方调控、结构设计与工艺优化，平衡透气性能与机械强度，以适应多种电子工程应用环境。

（2）成型与烧结技术

通过对成型及烧结工艺的控制，实现孔结构的均匀分布，提升材料整体一致性。

（3）精密加工能力

在材料制备基础上，结合精密加工技术，对多孔陶瓷平台进行平面加工与结构处理，以满足设备安装与使用需求。

（4）结构适配与定制支持

针对不同设备接口与安装形式，卡贝尼可根据客户提供的结构方案，对多孔陶瓷部件进行尺寸调整与配套加工。产品形式通常结合实际应用场景进行设计与确认。

六、结语

在电子制造追求高精度的趋势下，多孔陶瓷凭借吸附均匀与性能稳定的优势，正成为精密承载的关键材料之一。卡贝尼作为先进材料与应用解决方案服务商，致力于将材料特性与实际应用场景相结合，通过定制化的解决方案，协助客户应对复杂的工艺挑战，共同探索精密制造领域的更多可能性。

欢迎联系卡贝尼。我们致力于为不同工业应用场景提供匹配的结构方案。
